至芯芯蓝系列C5 FPGA/CPLD开发板学习板 增强套件

【标配资源】

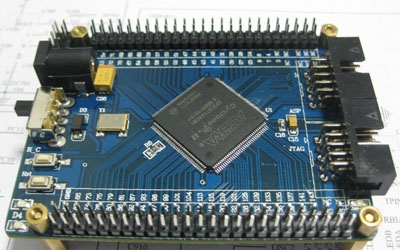

（1）EP2C5核心板

（2）增强版接口板

（3）5V/1A开关电源

（4）6张DVD

（5）20根杜邦线

【可选配下载线】

（1）Altera USB-Blaster（CPLD版） （Altera官方经典版本，适合笔记本电脑使用！）

（2）Altera USB-Blaster（Cypress版）（史上最给力，性价比最高，适合笔记本电脑使用！）

（3）Altera ByteBlaster II （仅适合带并口的台式机电脑使用！）

【最佳选配资源】

（1）加焊IS61LV25616AL-10TL SRAM （可用于需要处理高速数据的视频或图像开发等场合）

（2）Nokia 5110 LCD （高性价比点阵屏，可显示自建汉字库、图片库）

（3）HL340-USB转串口线

【核心板功能特点】 采用双层PCB电路板设计，经过专业的电路板飞针测试，电路板稳定可靠，电源和PLL部分均经过π型滤波处理，参考周立功的实验箱设计，采用高成本的钽电容做电源滤波处理！性能稳定可靠、结构美观。支持FPGA/NIOS II开发，所有引脚均可以直接从板子上引出来，方便用户使用，预留PLL资源。

【核心板用户群体】面向广大的高校相关专业学生、电子爱好者、科研单位、企事业单位的开发设计人员，适合于产品原型的快速开发、学生参加各种电子设计大赛、学习FPGA技术入门，课程设计以及毕业设计等，亦可用于系统设计前期快速评估设计方案；核心板加接口板的组合套餐可以应用与个人学习，或者高校的实验教学使用。

【配置简介】

· FPGA芯片 EP2C5T144C8

· 配置芯片 (EPCS1)

· 有源晶振：50 MHz

· 电源芯片：3.3V、1.2V

· 下载调试接口：AS、JTAG调试接口

· 引出IO数目：100 – 13（NC）– 6（power）= 81个用户使用IO，其中CLK6和CLK7为输入引脚，其余的均为双向可用IO

· 5v电源输入， 含有二极管防止反向输入保护，

· 提供扩展的 SRAM（IS61LV25616AL-10TL） 接口， 256kSRAM ，如果系统中需要开发视频等高速数据处理的时候，一般用SRAM比较合适（选配，25元）

· 支持接口板

【接口板简介】

1 - VGA接口 - 利用显示器实现显示图片、文字

2 - PS2接口 - 可以接入PS2键盘

3 - 串口通信接口 - 做串口UART通讯实验

4 - AD输入调节电位器

5 - 设置引脚、GND、VCC扩展引脚

6 - 外设资源接口双排孔接入

7 - 外设资源接口双排针接入

8 - DS18B20温度传感器

9 - LCD1602液晶接口

10 - 主板5V、3.3V电源滤波电路

11 - 主板与接口板双排针接口

12 - TL431 2.5v基准电压电路

13 - PCF8563时钟电路

14 - DAC-TLC5615 8位单通道DA输出

15 - 蜂鸣器电路

16 - ADC-TLC549 8位单通道输入

17 - 8位数码管显示

18 - 4x4 矩阵键盘输入

19 - 8路LED输出指示

20 - 红外通讯接口

21 - 4位拨码开关输入

22 - 主板与接口板双排阵接口

23 - 4位独立按键输入

【售价:293.00元】
