至芯芯蓝系列C8 FPGA/NIOS II开发板学习板 增强套件

【标配资源】

（1）至芯芯蓝系列C8核心板（编号：Q101-F8） 单价：258￥（包邮）

（2）增强版接口板 （编号：P101） 单价： 150￥

（3）5V/1A开关电源 单价： 18￥

（4）6张DVD 单价： 30￥（送）

（5）20根杜邦线 单价： 6￥（送）

【可选配下载线】

（1）Altera USB-Blaster（CPLD版） 单价：80￥（Altera官方经典版本，适合笔记本电脑使用！）

（2）Altera USB-Blaster（Cypress版）单价：49.8￥（史上最给力，性价比最高，适合笔记本电脑使用！）

（3）Altera ByteBlaster II 单价：25￥（仅适合带并口的台式机电脑使用！）

【最佳选配资源】

（1）加焊IS61LV25616AL-10TL SRAM 单价：25￥（可用于需要处理高速数据的视频或图像开发等场合）

（2）Nokia 5110 LCD 单价：14.8￥ （高性价比点阵屏，可显示自建汉字库、图片库）

（3）HL340-USB转串口线 单价：15￥

【核心板功能特点】 采用双层PCB电路板设计，经过专业的电路板飞针测试，电路板稳定可靠，电源和PLL部分均经过π型滤波处理，参考周立功的实验箱设计，采用高成本的钽电容做电源滤波处理！性能稳定可靠、结构美观。支持FPGA/NIOS II开发，所有引脚均可以直接从板子上引出来，方便用户使用，预留PLL资源。

【核心板用户群体】面向广大的高校相关专业学生、电子爱好者、科研单位、企事业单位的开发设计人员，适合于产品原型的快速开发、学生参加各种电子设计大赛、学习FPGA技术入门，课程设计以及毕业设计等，亦可用于系统设计前期快速评估设计方案；核心板加接口板的组合套餐可以应用与个人学习，或者高校的实验教学使用。

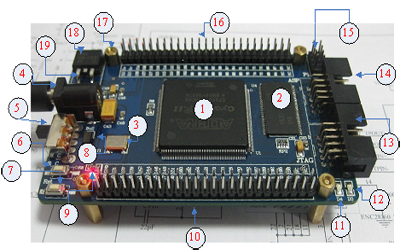

【核心板配置描述】

1. 板载EP2C8Q208C8 - FPGA 核心芯片；

2. 板载SDRAM -K4S641632-UC60?或HY57V641620FTP-7，两款SDRAM兼容，容量64Mbit，引脚独立，用来做NIOS II实验的程序运行空间

3. 50MHz有源晶体，提供系统工作主时钟，通过22欧姆匹配电阻连接只CLK0和CLK4，均可以作为系统时钟使用；

4. 5v 电源输入接口 外经5mm，内径3.5mm 内正外负；

5. 电源开关，正视开发板，向上接通电源；

6. R_C 按键，FPGA的重新配置按键，按下之后，系统重新从EPCS4配置芯片中读取程序然后工作；

7. Rst 按键，这个用户IO，可以当做用户输入按键使用，也可以分配为系统的复位按键；

8. IN5822二极管 防止电源反接，高速肖特基二极管；

9. 电源工作指示灯D2；

10. 25x2 双排直插2.54间距用户接口；

11. 1个用户LED – D4，引脚独立，没有与接口板进行复用；

12. 下载指示灯D1，平时熄灭，下载的时候会亮，按下R_C按键的时候也会亮

13. JTAG下载接口，对应下载的文件是SOF文件，速度很快，JTAG将程序直接下载到FPGA中，但是掉电程序丢失，平时学习推荐使用JTAG方式，最后固化程序的时候再通过ASP方式将程序下载到配置芯片中即可；

14. ASP下载接口，对应下载的是POF文件，速度相对JTAG比较慢，而且需要重新上电并且拔掉下载线，才能工作，操作相对麻烦，不推荐学习的时候使用，最后需要断电操作的情况下再使用ASP下载模式；

15. 4线制RS232串口通信接口以及SRAM片选跳线选择；当与接口板连接时，改引脚与复用；

16. 25x2 双排直插2.54间距用户接口；

17. 螺丝铜柱支撑；

18. 1085-3.3v 稳压芯片；

19. 1117-1.2v 稳压芯片，提供FPGA核电压；

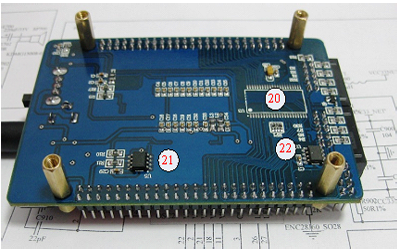

20. SRAM 芯片IS61LV25616AL 256kx16b，（注意是选配件）；

21. AT24C02 – I2C存储器件；

22. 配置芯片 EPCS4（4Mb）

【接口板外设】

1 - VGA接口 - 利用显示器实现显示图片、文字

2 - PS2接口 - 可以接入PS2键盘

3 - 串口通信接口 - 做串口UART通讯实验

4 - AD输入调节电位器

5 - 设置引脚、GND、VCC扩展引脚

6 - 外设资源接口双排孔接入

7 - 外设资源接口双排针接入

9 - LCD1602液晶接口

10 - 主板5V、3.3V电源滤波电路

11 - 主板与接口板双排针接口

12 - TL431 2.5v基准电压电路

13 - PCF8563时钟电路

14 - DAC-TLC5615 8位单通道DA输出

15 - 蜂鸣器电路

16 - ADC-TLC549 8位单通道输入

17 - 8位数码管显示

18 - 4x4 矩阵键盘输入

19 - 8路LED输出指示

20 - 红外通讯接口

21 - 4位拨码开关输入

22 - 主板与接口板双排阵接口

23 - 4位独立按键输入

【售价:426.00元】
